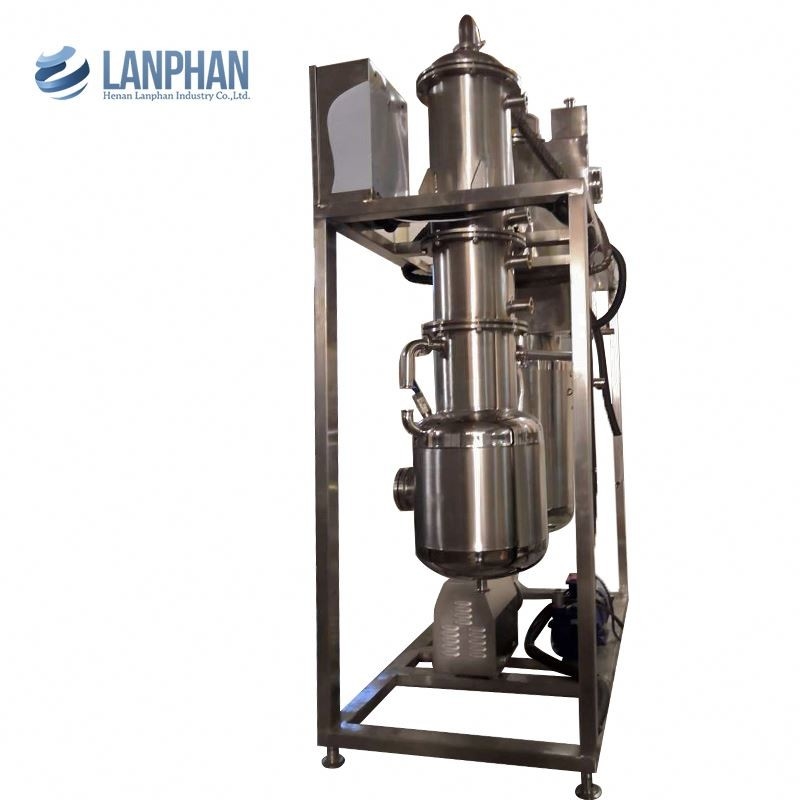

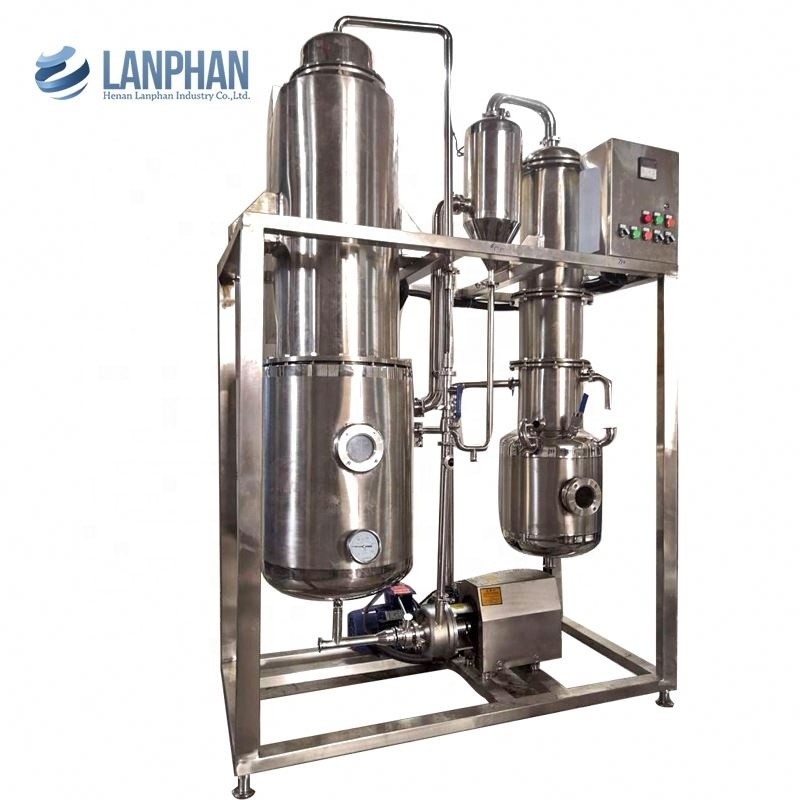

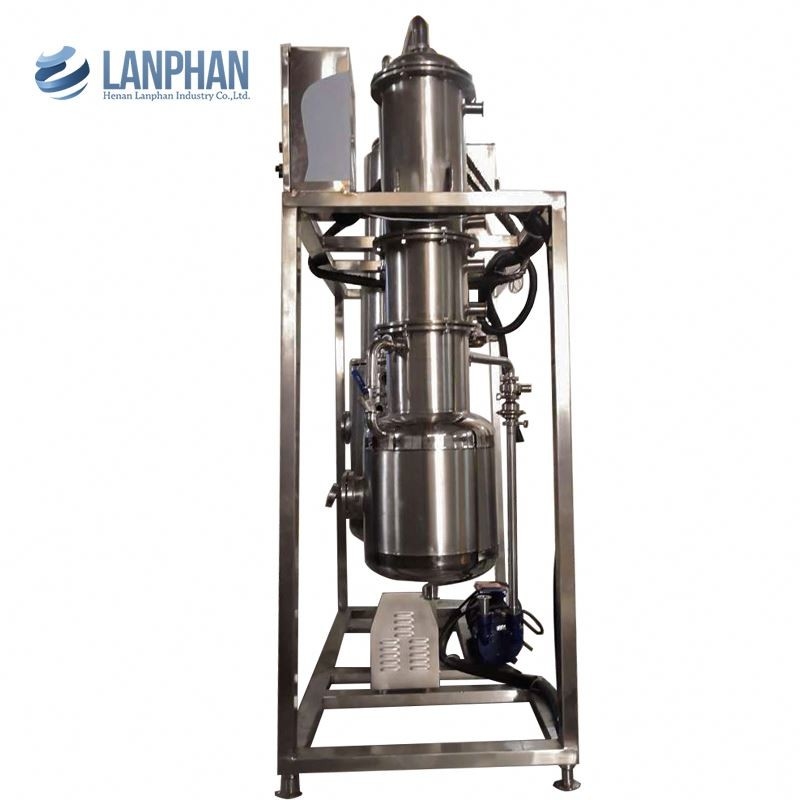

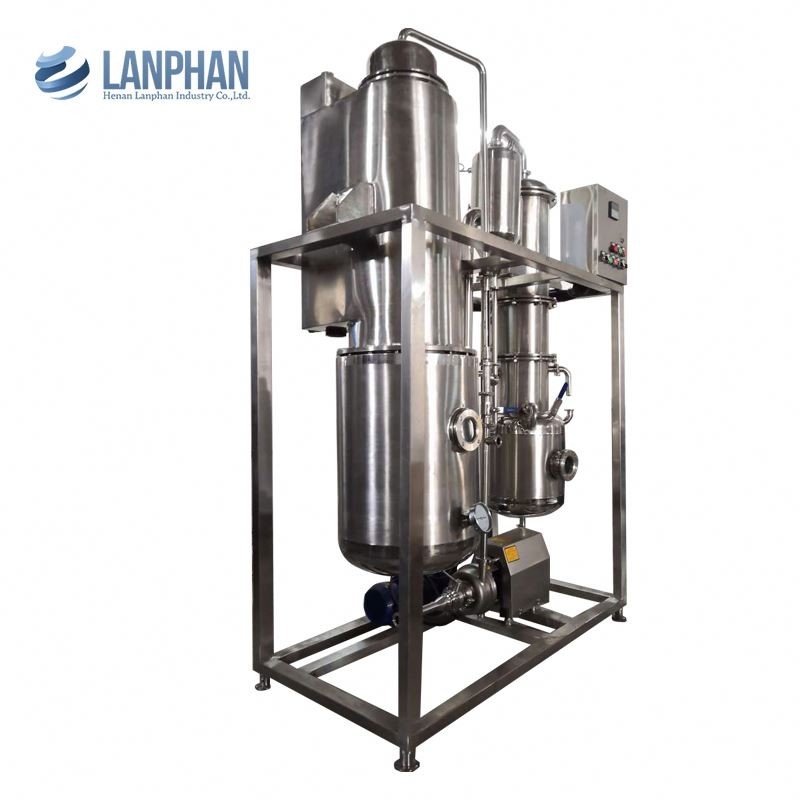

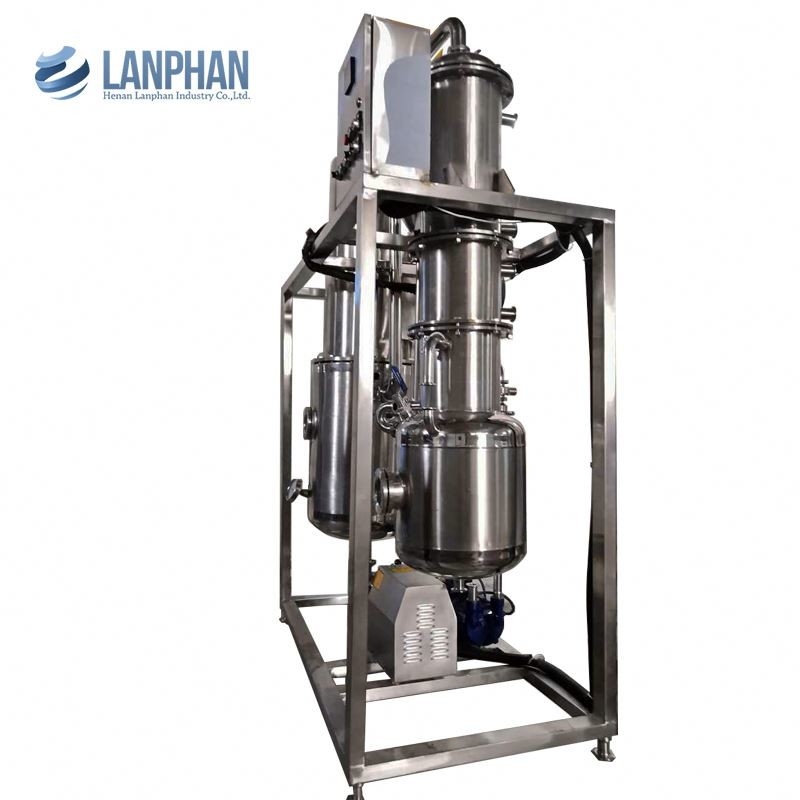

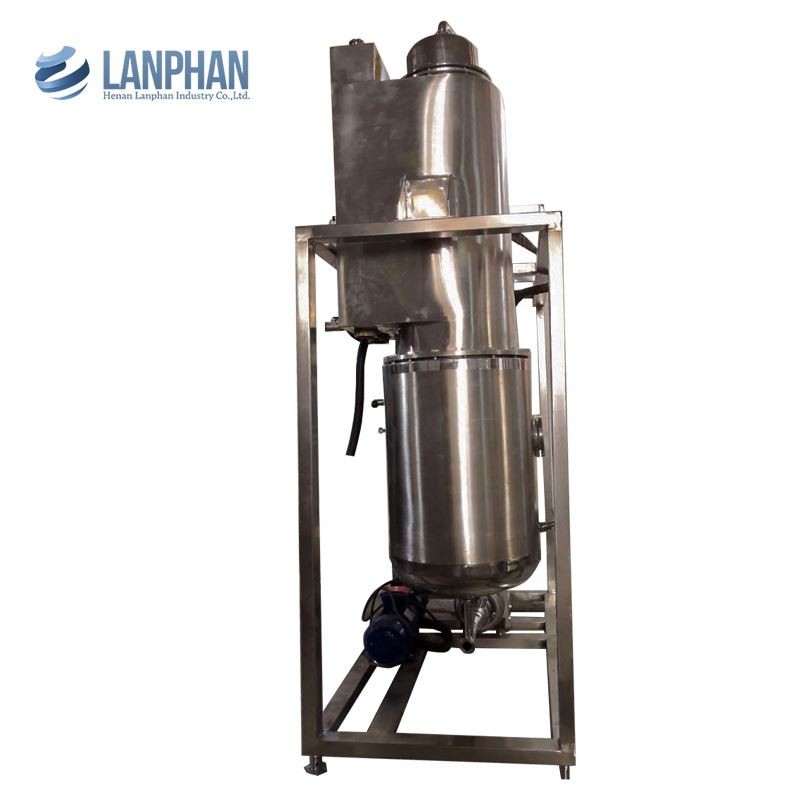

0.09MPa เครื่องระเหยฟิล์มบางแนวนอนในห้องปฏิบัติการ

หน้าที่ของเครื่องระเหยฟิล์มที่ตกลงมาคือการแยกเอทานอลออกจากวัสดุและกลั่นตัวเป็นหยดน้ำและนำกลับมาใช้ใหม่โดยใช้สูญญากาศและการระเหยที่มีความดันลดลงเหมาะสำหรับการผลิตสารเคมียาเหลวน้ำผลไม้และผลิตภัณฑ์จากนมที่ใช้กันอย่างแพร่หลายในหลายสาขา

หลักการทำงาน

วัสดุจะถูกกระจายอย่างเท่าเทียมกันในท่อฟิล์มที่ตกลงมาแต่ละท่อผ่านตัวแทนจำหน่ายและไหลลงผนังของท่อในสถานะของฟิล์มเหลวภายใต้การกระทำของแรงโน้มถ่วงและการไหลของไอน้ำทุติยภูมิวัสดุจะระเหยในขณะที่ไหลลงที่ด้านล่างของท่อฟิล์มที่ตกลงมาวัสดุและไอน้ำทุติยภูมิจะถูกแยกออกจากกันและไปถึงห้องแยกเพื่อให้เกิดการแยกที่สมบูรณ์

ขั้นตอนการดำเนินงาน

1. ขั้นตอนแรกคือการกำจัดก๊าซในอุปกรณ์เพื่อสร้างสภาพแวดล้อมสูญญากาศและหลังจากที่ระดับสูญญากาศเพียงพอแล้วให้ป้อนน้ำในการเปลี่ยนวัสดุเมื่อน้ำไหลอย่างราบรื่น (น้ำในเครื่องระเหยจะเพิ่มขึ้นตามการเดินที่เพิ่มขึ้นวัสดุภายในอาคารระเหยพื้นผิวจะไม่สูงกว่าแว่นสายตา) ปั๊มหมุนเวียนแบบเปิดท่อระบายความร้อนเริ่มท่อความร้อนและเริ่มปั๊มระบายหลังจากอุปกรณ์ทำงานได้ดีให้ปรับส่วนประกอบการควบคุมปริมาณในแต่ละตำแหน่งตามผังกระบวนการสุ่มของอุปกรณ์จากนั้นเปลี่ยนวัสดุด้วยน้ำสำหรับการไหลเมื่อระดับสุญญากาศและความแตกต่างของอุณหภูมิตรงตามข้อกำหนดให้เปลี่ยนวัสดุเป็นน้ำที่ใช้งานได้นานกว่า 4 ชั่วโมงมีคุณสมบัติหากความสามารถในการระเหยเป็นไปตามข้อกำหนดมิฉะนั้นให้ปรับองค์ประกอบคันเร่งอีกครั้ง
2. เริ่มปั๊มสูญญากาศก่อนถ้าเป็นปั๊มสูญญากาศแหวนน้ำควรสตาร์ทปั๊มสูญญากาศแหวนน้ำที่ไม่มีภาระหลังจากปั๊มสูญญากาศแหวนน้ำทำงานตามปกติวาล์วน้ำที่ทำงานของปั๊มแหวนน้ำจะเปิดขึ้นเมื่อความแตกต่างของสุญญากาศและอุณหภูมิของแต่ละเอฟเฟกต์ถึงระดับที่กำหนดควรใช้น้ำแทนวัสดุเพื่อเริ่มการทำงานและเริ่มคอนเดนเสทหลังจากตัดน้ำแล้ววัสดุจะถูกใส่ลงในถังวัสดุวาล์วเก็บตัวอย่างจะเปิดขึ้นในตอนแรกน้ำจะถูกปล่อยออกและวัสดุที่ไม่เป็นไปตามข้อกำหนดความเข้มข้นจะถูกวางลงในถังเมื่อถึงข้อกำหนดความเข้มข้นของการปล่อยวาล์วปล่อยจะเปิดและวาล์วเก็บตัวอย่างบนถังวัสดุจะปิดและอุปกรณ์จะเข้าสู่การทำงานตามปกติ
3. ในระหว่างการทำงานของปั๊มและก่อนสตาร์ทควรสังเกตว่าน้ำหล่อเย็นของซีลเชิงกลของปั๊มจะต้องไม่ถูกขัดจังหวะเพื่อไม่ให้เกิดความเสียหายกับซีลเชิงกลของปั๊ม
4. เมื่อต้องหยุดงานน้ำจะถูกใช้แทนวัสดุในการเปลี่ยนวัสดุในอุปกรณ์และท่อเพื่อป้องกันไม่ให้วัสดุตกผลึกหรือแข็งตัวในอุปกรณ์และท่อเมื่ออุณหภูมิโดยรอบของอุปกรณ์ต่ำกว่า 0 ° C น้ำในอุปกรณ์และท่อควรถูกระบายออกเพื่อหลีกเลี่ยงการแช่แข็งหรือปิดกั้นท่อ
5. เมื่อจอดรถเนื่องจากอุบัติเหตุเช่นไฟฟ้าดับกะทันหันให้ปิดวาล์วทันทีปล่อยวัสดุที่เก็บไว้ในอุปกรณ์และท่อส่งโดยเร็วที่สุดหรือเจือจางน้ำอุ่นจนไม่ตกผลึกหรือแข็งตัวเมื่อมีวัสดุอยู่ในอุปกรณ์และท่อส่งควรเริ่มปั๊มวัสดุก่อนเพื่อให้วัสดุทำงานได้อย่างราบรื่นเมื่อสตาร์ทรถจากนั้นปั๊มสุญญากาศจะเริ่มทำงาน
6. ในระหว่างการใช้งานหากระดับของสูญญากาศต่ำโดยเฉพาะอย่างยิ่งหลังจากสตาร์ทใหม่หลังจากจอดรถโดยไม่ได้ตั้งใจที่เกิดจากไฟฟ้าดับเป็นต้นให้รีบตรวจสอบทันทีว่ามีการรั่วซึมที่หน้าแปลนและข้อต่อหรือไม่และป้องกันการรั่วในเวลา
7. การทำความสะอาดอุปกรณ์: หลังจากอุปกรณ์เสร็จสิ้นอุปกรณ์และท่อจะถูกล้างและทำความสะอาดด้วยน้ำสารละลาย NaoH 1-2% น้ำสะอาดน้ำ 1-2% HNO3 และน้ำสะอาดปั๊มจะถูกปั๊มด้วยน้ำยาซักผ้าด้านบนและน้ำยาซักผ้าแต่ละชนิดไม่ควรน้อยกว่า 10 นาที

ไม่ควรล้างอุปกรณ์โดยใช้กรดไฮโดรคลอริกหรือกรดไฮโดรคลอริกคลอไรด์ที่มีส่วนผสมของสารละลายในระหว่างการขจัดคราบสกปรกหรือทำความสะอาดเพื่อหลีกเลี่ยงการกัดกร่อนตามขอบเกรนของอุปกรณ์สแตนเลสและส่งผลต่ออายุการใช้งานของอุปกรณ์
