สถานที่กำเนิด:
เหอหนาน ประเทศจีน
ชื่อแบรนด์:
Lanphan
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
FFE-50

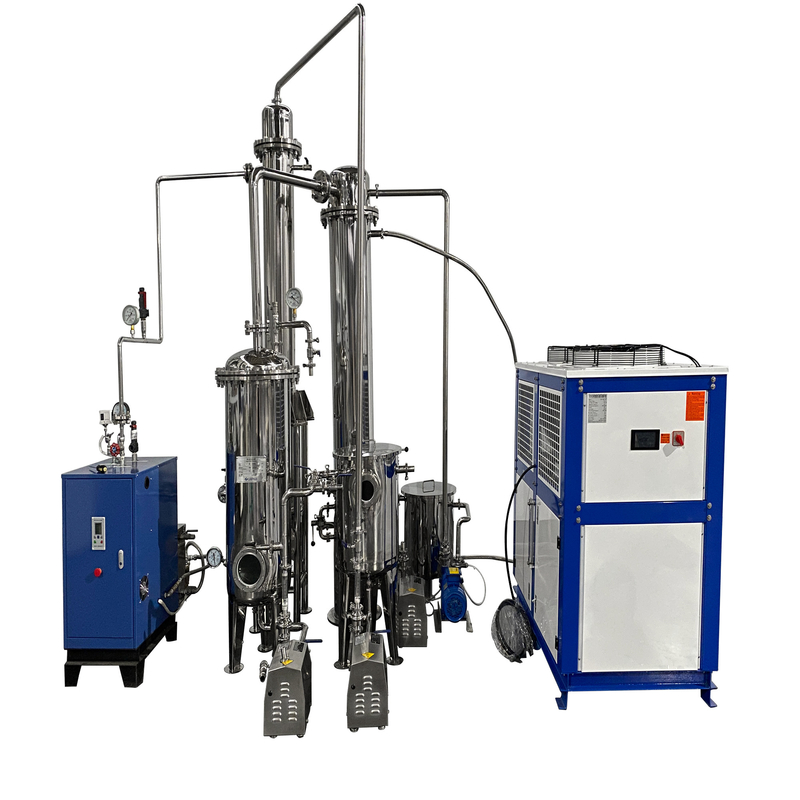

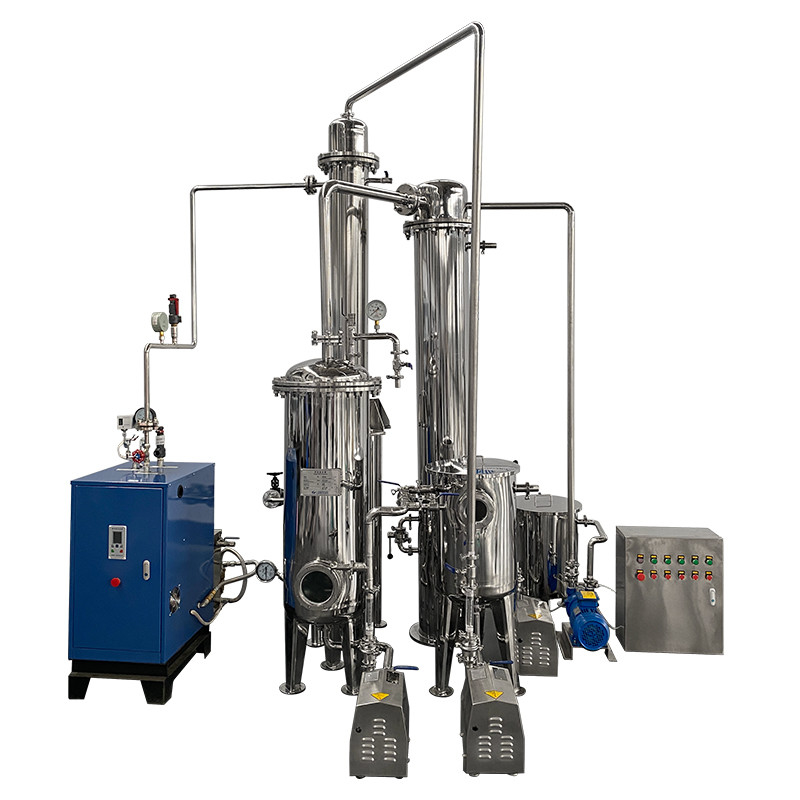

เครื่องระเหยฟิล์มตก 50L การกลั่นด้วยสุญญากาศเอทานอล
คำอธิบายของ เครื่องระเหยฟิล์มตก
หน้าที่ของเครื่องระเหยฟิล์มแบบผลเดียวคือการแยกเอทานอลออกจากวัสดุและควบแน่นและนำกลับมาใช้ใหม่ผ่านสุญญากาศแรงดันและการระเหยที่ลดลงเครื่องระเหยฟิล์มแบบหยดเดียวที่ใช้สำหรับการผลิตสารละลายเอทานอลจะแตกต่างจากเครื่องระเหยฟิล์มแบบหยดเดียวที่ใช้สำหรับการผลิตสารละลายในน้ำ
พารามิเตอร์ของเครื่องระเหยฟิล์มตก
| แบบอย่าง | FFE-20 | FFE-50 | FFE-100 | FFE-200 | FFE-500 | FFE-1000 |
| ความเร็วในการระเหย (ลิตร/ชม.) | 20 | 50 | 100 | 200 | 500 | 1000 |
| พื้นที่ทำความร้อน (㎡) | 1.2 | 3 | 5 | 12 | 25 | 50 |
| พื้นที่ควบแน่น (㎡) | 1.5 | 5 | 7.5 | 16 | 30 | 60 |
| ปั๊มป้อนอาหาร (กิโลวัตต์) | 0.55 | 0.55 | 1.1 | 1.5 | 1.5 | 1.5 |
| ปั๊มปล่อย (กิโลวัตต์) | 0.55 | 0.55 | 1.1 | 1.5 | 1.5 | 1.5 |
| ปั๊มปล่อย (กิโลวัตต์) | 0.55 | 0.55 | 1.1 | 1.1 | 1.5 | 1.5 |
| ปั๊มสุญญากาศวงแหวนน้ำ (กิโลวัตต์) | 0.75 | 0.81 | 0.81 | 1.5 | 2.2 | 3.85 |
| กำลังไฟฟ้า (กิโลวัตต์) | 2.4 | 2.46 | 4.11 | 5.6 | 6.7 | 8.35 |
| แหล่งจ่ายไฟ | กำลังไฟ 220V/60Hz สามเฟส ส่วนประกอบอื่นๆ สามารถปรับแต่งได้ | |||||
หลักการทำงานของเครื่องระเหยฟิล์มตก
เครื่องระเหยฟิล์มที่ตกลงมาสามารถใช้สำหรับสารละลายที่มีความหนืดสูงกว่า ดังนั้นความเข้มข้นของสารละลายที่ปล่อยออกมาจะสูงกว่าความเข้มข้นของเครื่องระเหยแบบหมุนเวียนตามธรรมชาติเครื่องระเหยฟิล์มที่ตกลงมามีค่าสัมประสิทธิ์การถ่ายเทความร้อนขนาดใหญ่และไม่ได้รับผลกระทบอย่างมากจากการเปลี่ยนแปลงความแตกต่างของอุณหภูมิการถ่ายเทความร้อนสามารถทำงานได้ที่อุณหภูมิการถ่ายเทความร้อนที่กว้าง ดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนสามารถเปลี่ยนแปลงเพื่อปรับให้เข้ากับปริมาณของเหลวป้อนที่ไม่เสถียรเครื่องระเหยฟิล์มตกมีข้อดีของอุปกรณ์ขนาดกะทัดรัด พื้นที่การถ่ายเทความร้อนขนาดเล็ก การจัดเก็บของเหลวจำนวนเล็กน้อย ปรับขนาดไม่ง่าย และความสามารถในการปรับตัวที่แข็งแกร่งเพื่อแก้ปัญหาการเกิดฟองได้ง่าย
การประยุกต์ใช้เครื่องระเหยฟิล์มตก
เครื่องระเหยฟิล์มแบบหยดเดียวใช้กันอย่างแพร่หลายในอาหาร ผลิตภัณฑ์นม เคมี เภสัชกรรม วิศวกรรมชีวภาพ วิศวกรรมป้องกันสิ่งแวดล้อมและการประมวลผลลึกข้าวโพด เช่น สำหรับสารละลายในน้ำ สารละลายตัวทำละลายอินทรีย์ น้ำผักและผลไม้ นม ไข่ วิตามินซี , คอลลาเจน , น้ำยาแช่ชา , โซเดียมกลูตาเมต และสารระเหยเข้มข้นอื่นๆเหมาะอย่างยิ่งสำหรับการระเหยความเข้มข้นของวัสดุที่ไวต่อความร้อน และองค์ประกอบที่เป็นประโยชน์ของวัสดุสามารถป้องกันได้ในระดับสูงสุดในระหว่างกระบวนการให้ความร้อนและการระเหย
การทำงานของเครื่องระเหยฟิล์มตก
(1) เปิดวาล์วน้ำหมุนเวียนระบายความร้อน ①.เปิดปั๊มสุญญากาศ P04
(2) เปิดหม้อต้มไอน้ำไฟฟ้า F01 (ดูภาคผนวก 1 สำหรับการใช้หม้อต้มไอน้ำไฟฟ้า)
(3) เมื่อแรงดันสุญญากาศถึง -0.06mpa ขึ้นไป ให้เปิดวาล์วป้อน ⑦ และปั๊มป้อน P01ระดับของเหลวในตัวคั่นโดยทั่วไปสามารถไปถึงกลางกระจกมองเห็นได้หลังจากถึงระดับของเหลวแล้ว ให้เปิดปั๊มจ่าย P02 และวาล์วส่งคืน ③ปรับการเปิดวาล์วคืน ③ เพื่อให้ระดับของเหลวสมดุล
(4) หลังจากที่วัสดุทางเข้าและทางออกสมดุลแล้ว (สังเกตสเกล L1, L2 และวาล์วถูกปรับเพื่อให้อัตราการไหลเท่ากัน) เปิดวาล์วไอน้ำ ② ให้ความร้อนกับวัสดุในระบบ และปรับการเปิด ระดับของวาล์วไอน้ำ ② เพื่อตอบสนองความต้องการความเร็วการระเหย
(5) เมื่อความเข้มข้นของวัสดุตรงตามข้อกำหนด (ต้องมีการสุ่มตัวอย่างและทดสอบความเข้มข้น) เปิดวาล์วปล่อย ⑤ ปิดวาล์วส่งคืน ③ และเทของเหลวเข้มข้นลงในถังของเหลวเข้มข้นเนื่องจากการระเหยและการคายประจุอย่างต่อเนื่อง ระดับของเหลวในถังกลาง V01 จะค่อยๆ ลดลง และของเหลวของวัสดุในถังระดับกลาง V01 จะต้องถูกเติมให้ทันเวลา
(6) เมื่อคอนเดนเสทถึงระดับกระจกมองเห็นในถังเก็บคอนเดนเสท V02 ให้สตาร์ทปั๊มคอนเดนเสท P03 ระบายคอนเดนเสทออก และปิดปั๊มคอนเดนเสท P03 หลังจากระบายออก
